數字式超聲波探傷儀
增益范圍：0.0—110.0dB；
檢測范圍：2.0mm—10000mm；
分辨力：＞36dB。
數字式超聲波探傷儀
超聲波探傷儀直探頭校準演示
超聲波探傷儀斜探頭校準

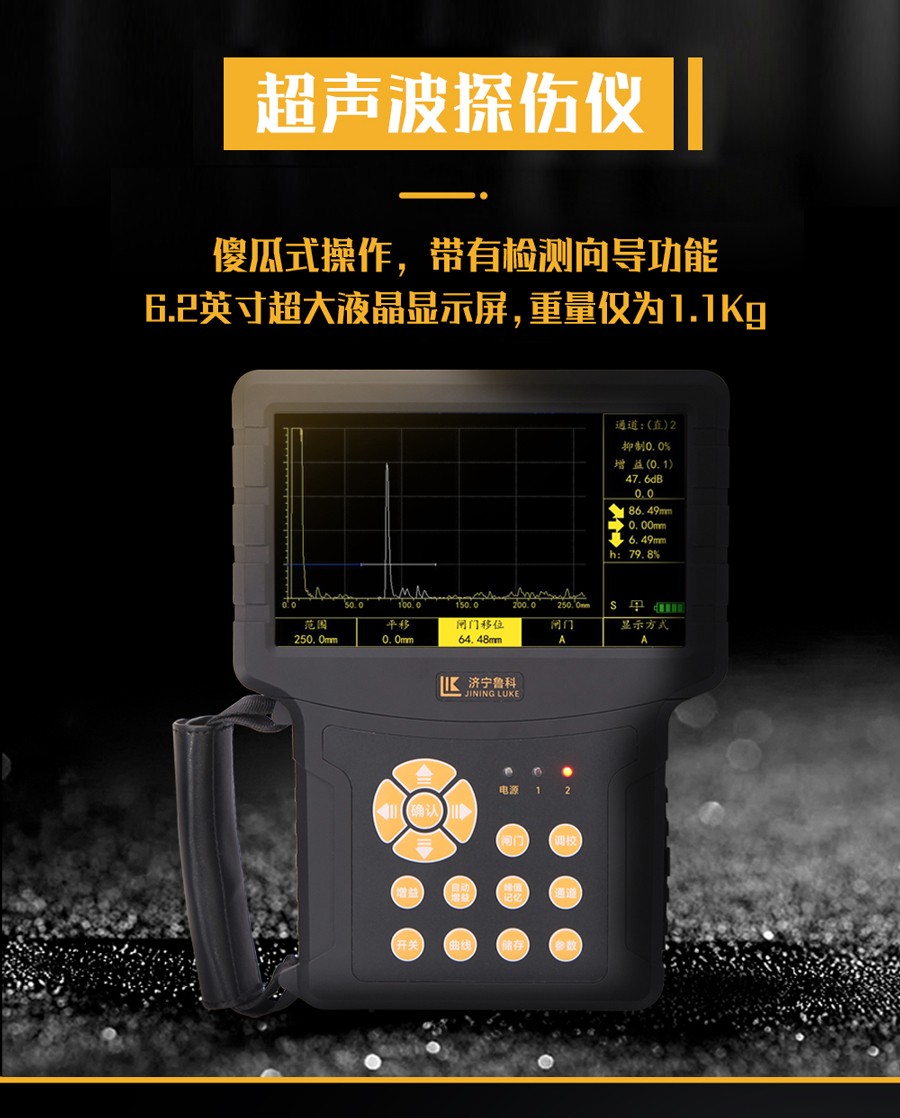

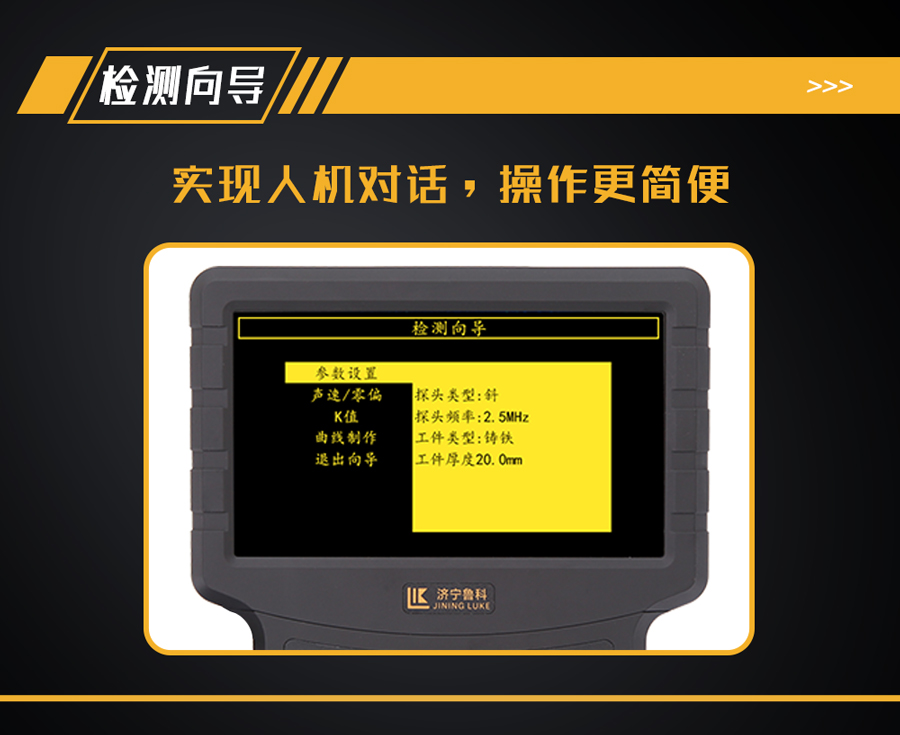

1、傻瓜式操作，帶有檢測向導功能，更易掌握操作；?

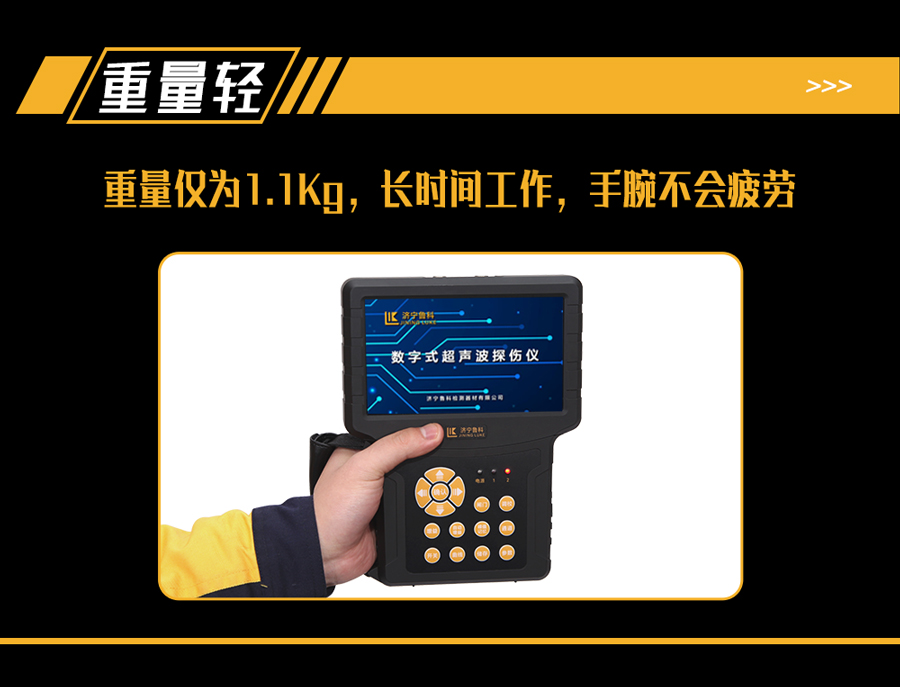

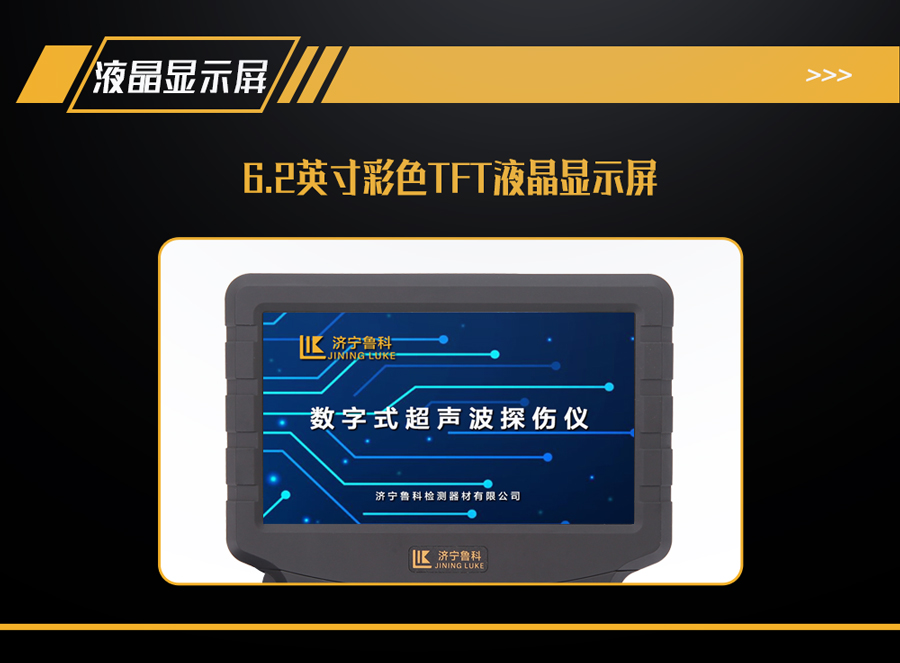

2、6.2英寸超大液晶顯示屏，重量?jì)H為1.1Kg，長時間工作，手腕不會(huì )疲勞；?

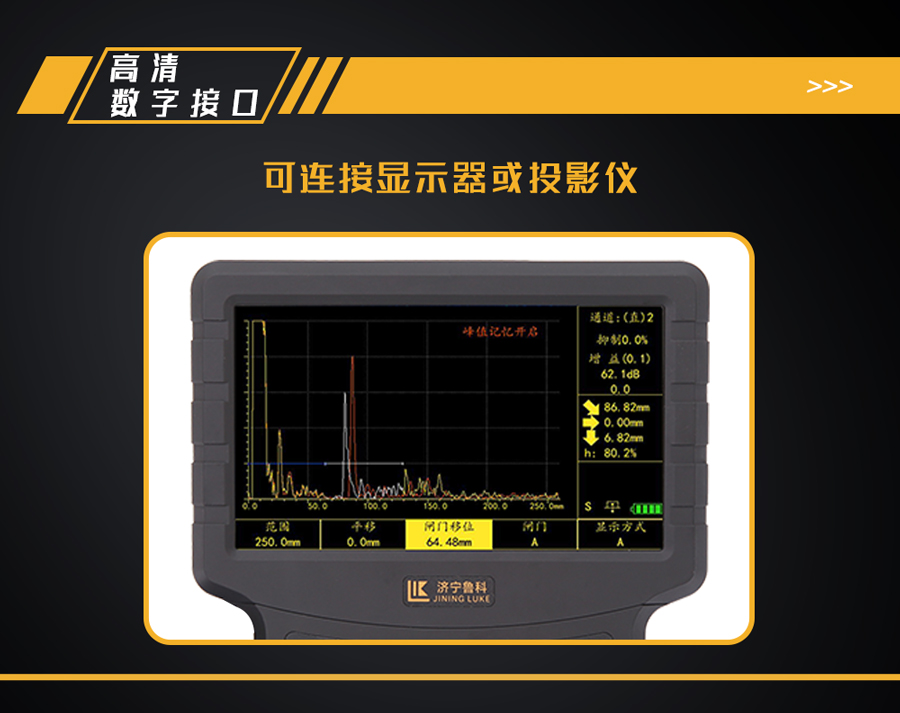

3、國內首款具有數字高清HDMI接口：方便共享檢測結果；?

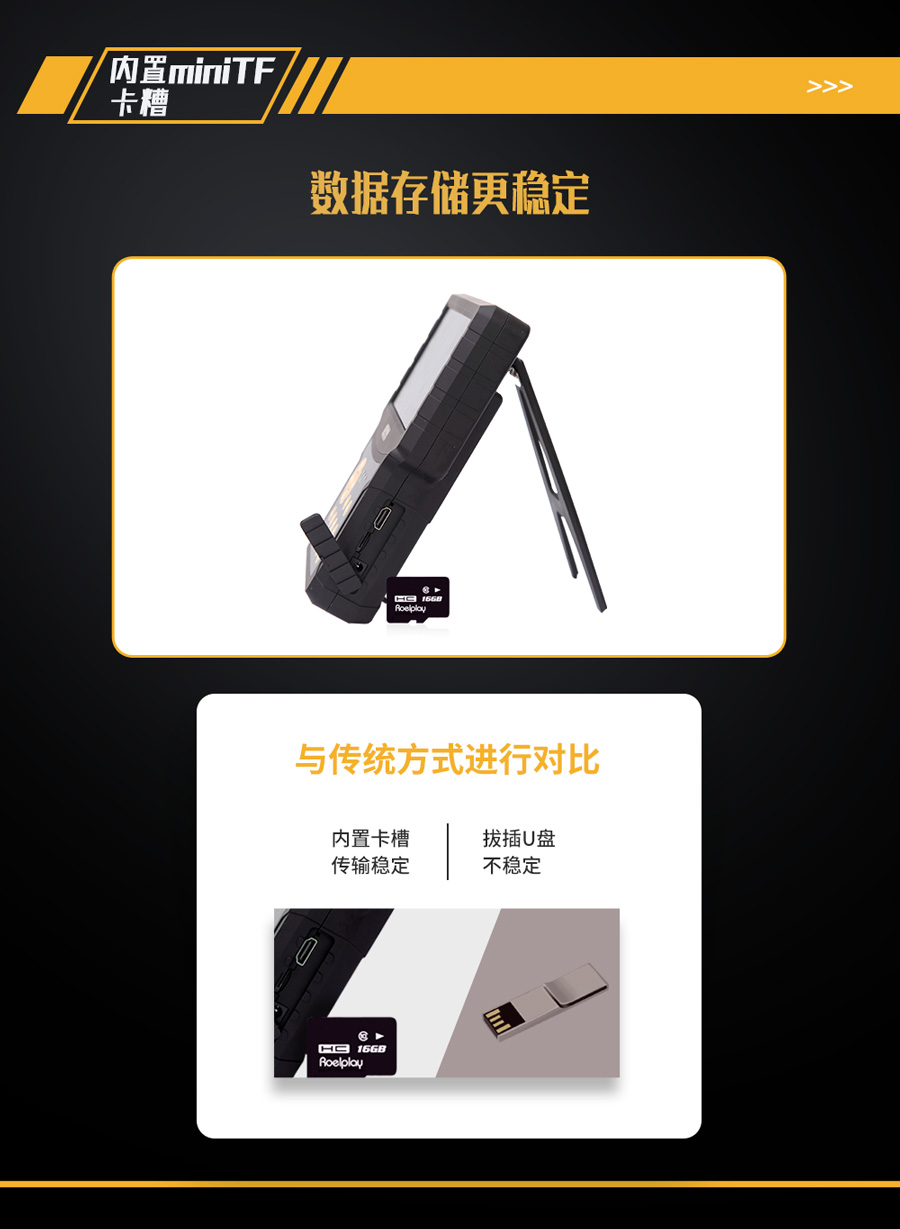

4、內置miniTF卡槽：數據存儲更穩定；?
5、帶有數字濾波功能：去掉雜波，便于波形分析；?

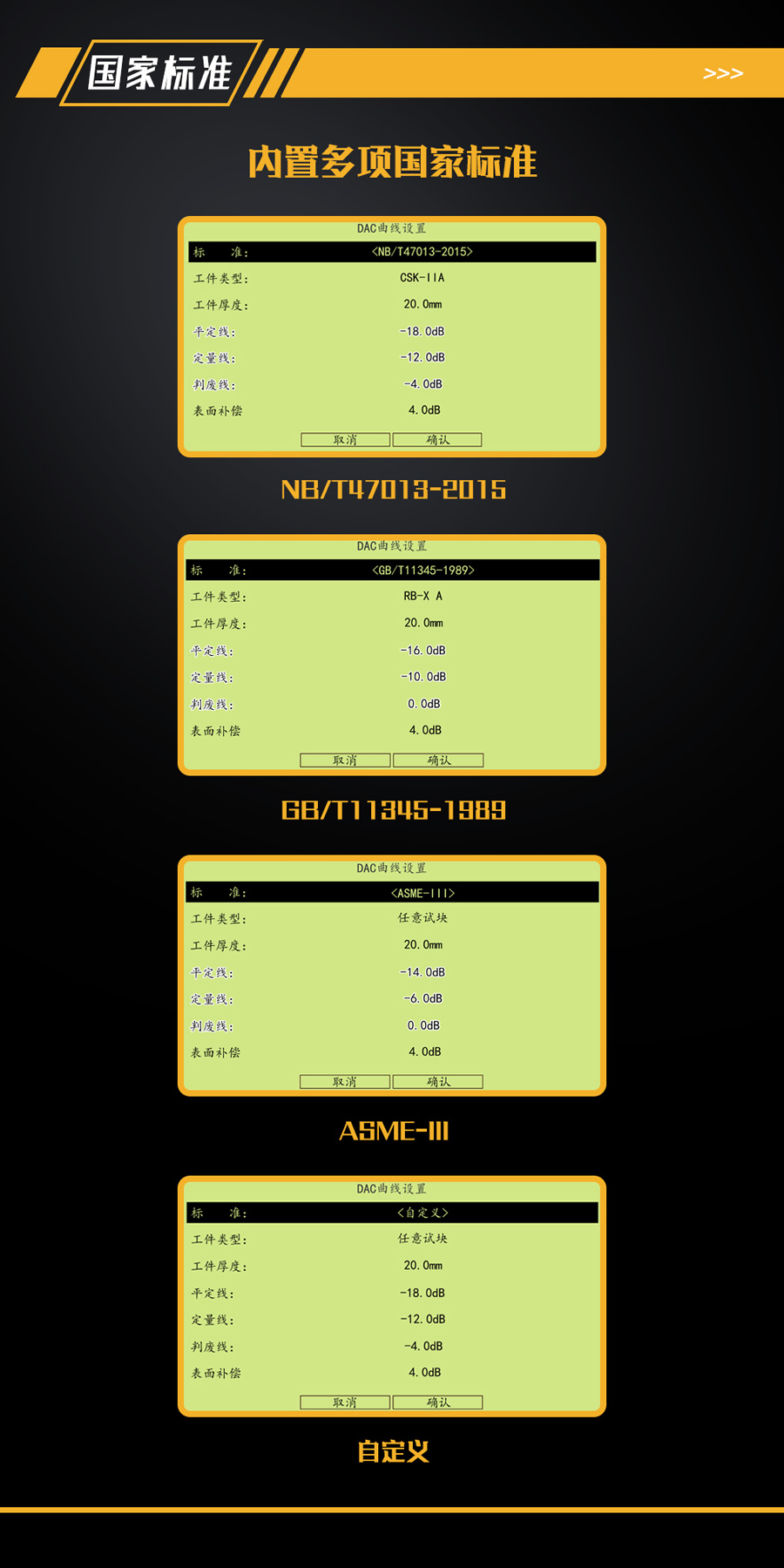

6、內置多項國家標準；?

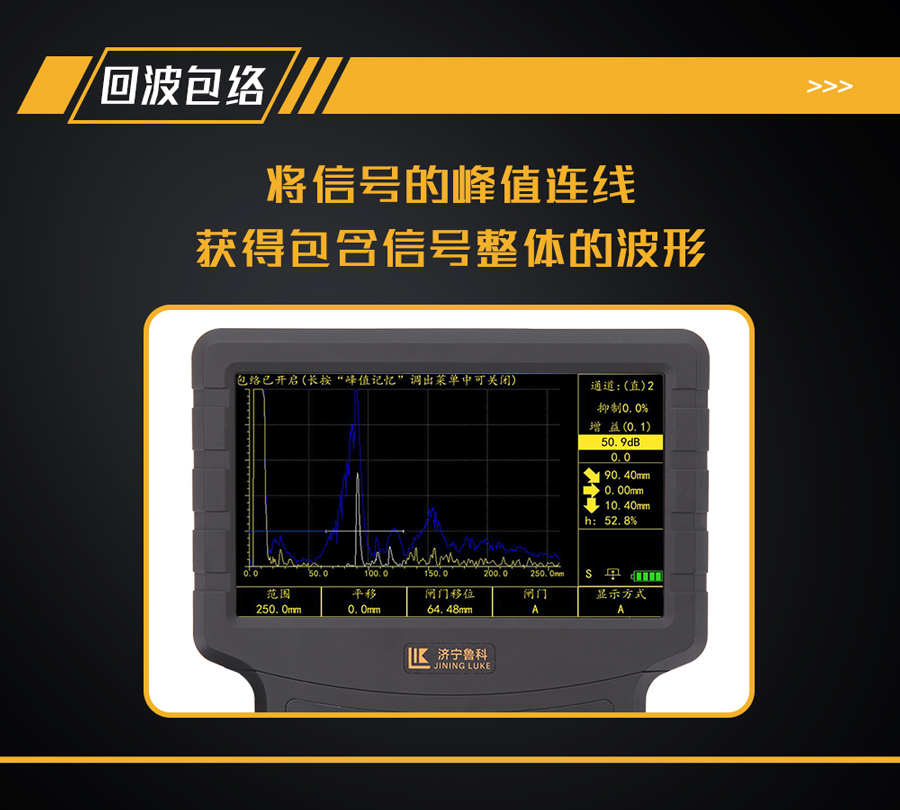

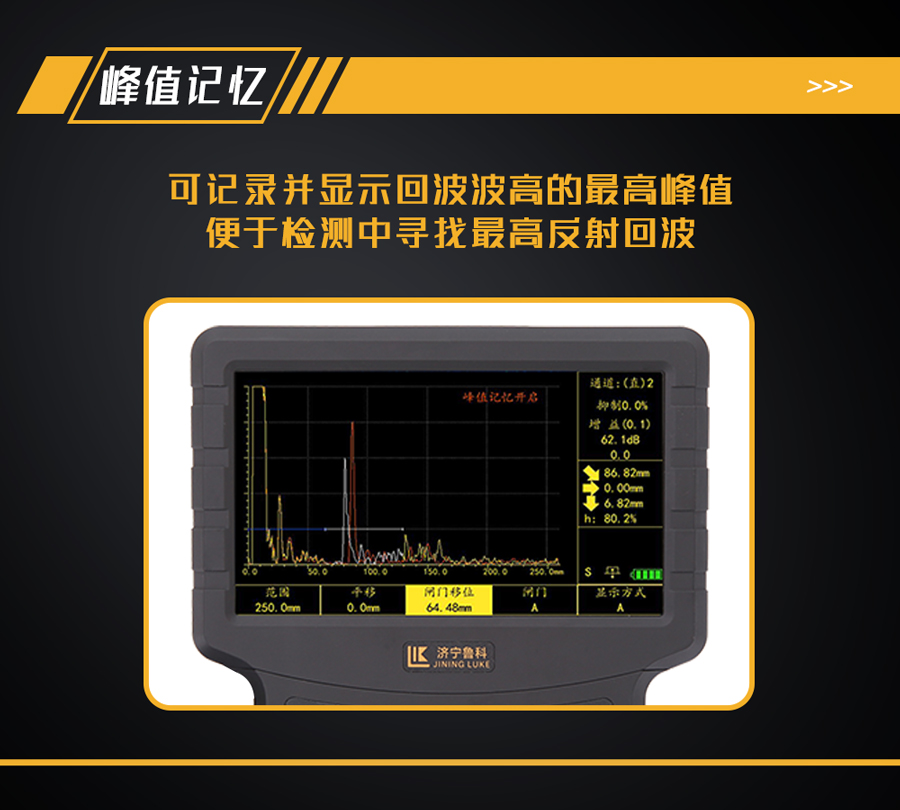

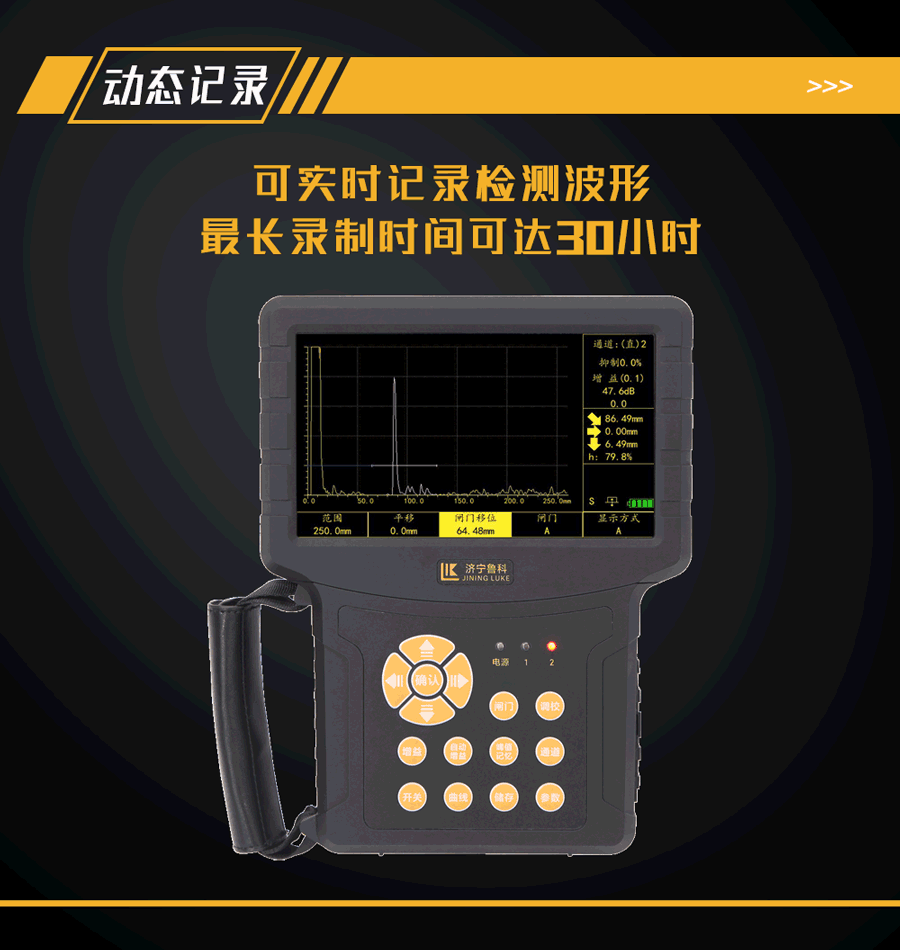

7、其他輔助功能：波形回放、回波包絡(luò )、自動增益、閘門報警等功能齊全。
1、發射脈沖：方波，發射電壓25V—400V連續可調，步進25V，寬度30ns—1000ns連續可調，步進5ns；?
2、工作方式：?jiǎn)?、雙；?
3、阻抗匹配：50Ω、100Ω、150Ω、400Ω 可調；?
4、增益范圍：0.0—110.0dB（步進0.1dB、1.0dB、2.0dB、6.0dB）；?
5、頻帶選擇：分為 0.5—4MHz、2—8MHz、0.5—20MHz三檔；?
6、檢測范圍：2.0mm—10000mm（鋼縱波），連續可調；?
7、檢波方式：正半波、負半波、全波、射頻；?
8、脈沖平移：-45mm—9999mm；?
9、探頭零偏：0μs—999.99μs；?
10、脈沖重復頻率：15—1000Hz，自動、手動兩種調節方式；?
11、水平線性誤差：≤0.3%；?
12、垂直線性誤差：≤3%；?
13、靈敏度余量：＞60dB（200Φ2平底孔）；?
14、分辨力：＞36dB；?
15、動態范圍：≥32dB；?
16、抑制：（0—99）%，不影響線性與增益；?
17、有效輸出阻抗：≤50Ω；?
18、電噪電平：<10%；?
19、供電方式：?

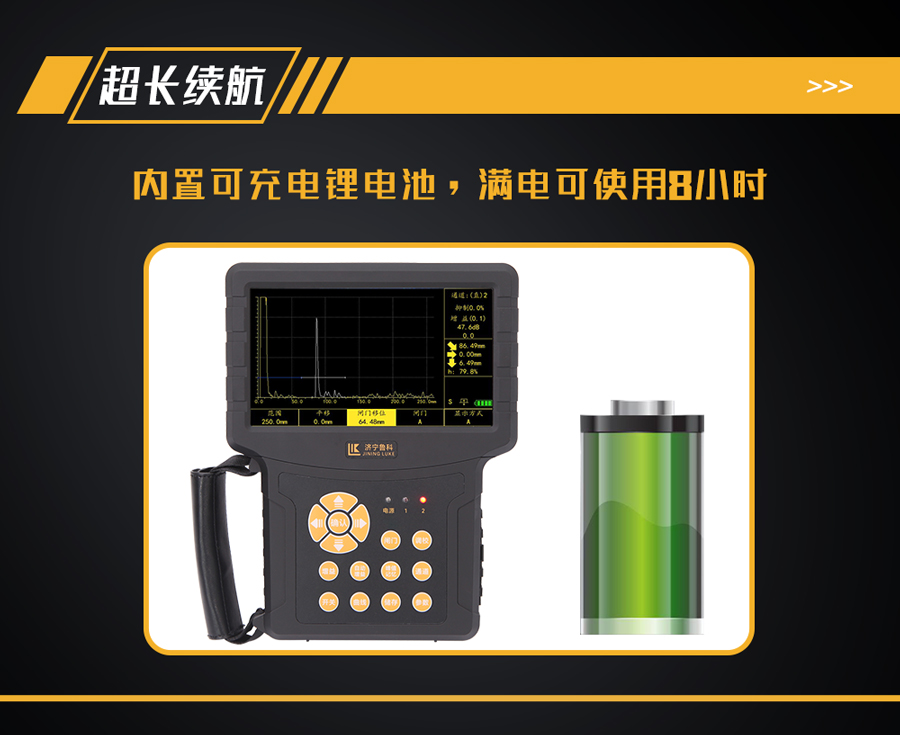

（1）大容量鋰電池，無記憶效應、連續工作8小時以上；?
（2）220V交流電(配電源適配器)。
| 型號 |
LKUT710 |
LKUT720 |
LKUT730 |

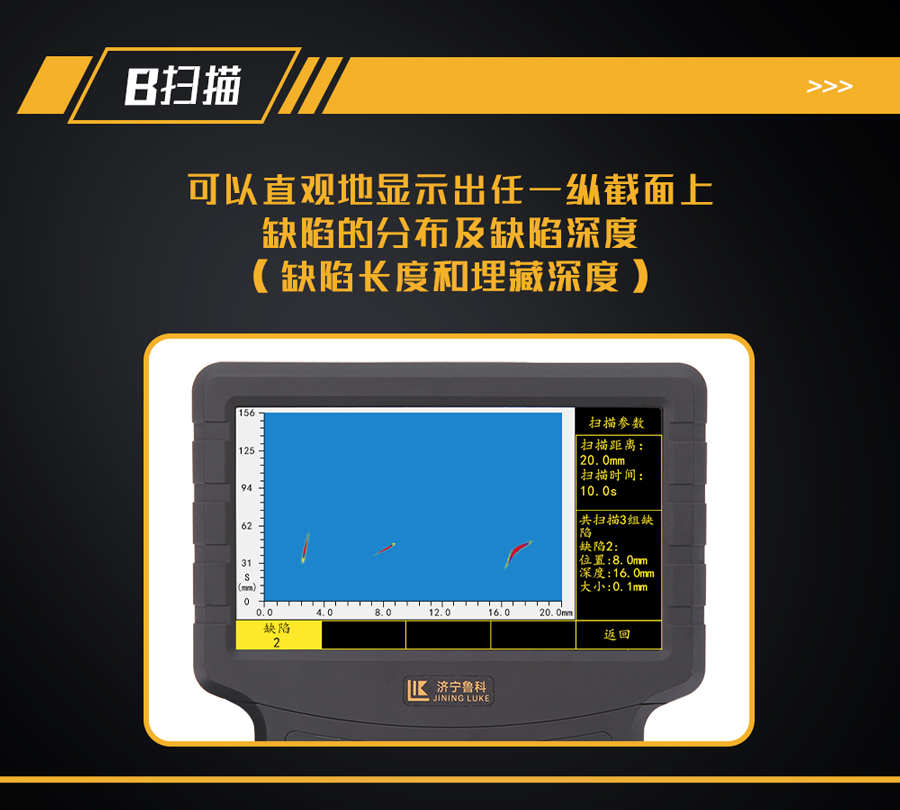

| B成像 | 有 |
有 |
有 |
|
高清接口 |
無 | 無 | 有 |
|
數字濾波 |
無 | 無 | 有 |
|
裂紋測深 |
無 | √ | √ |
|

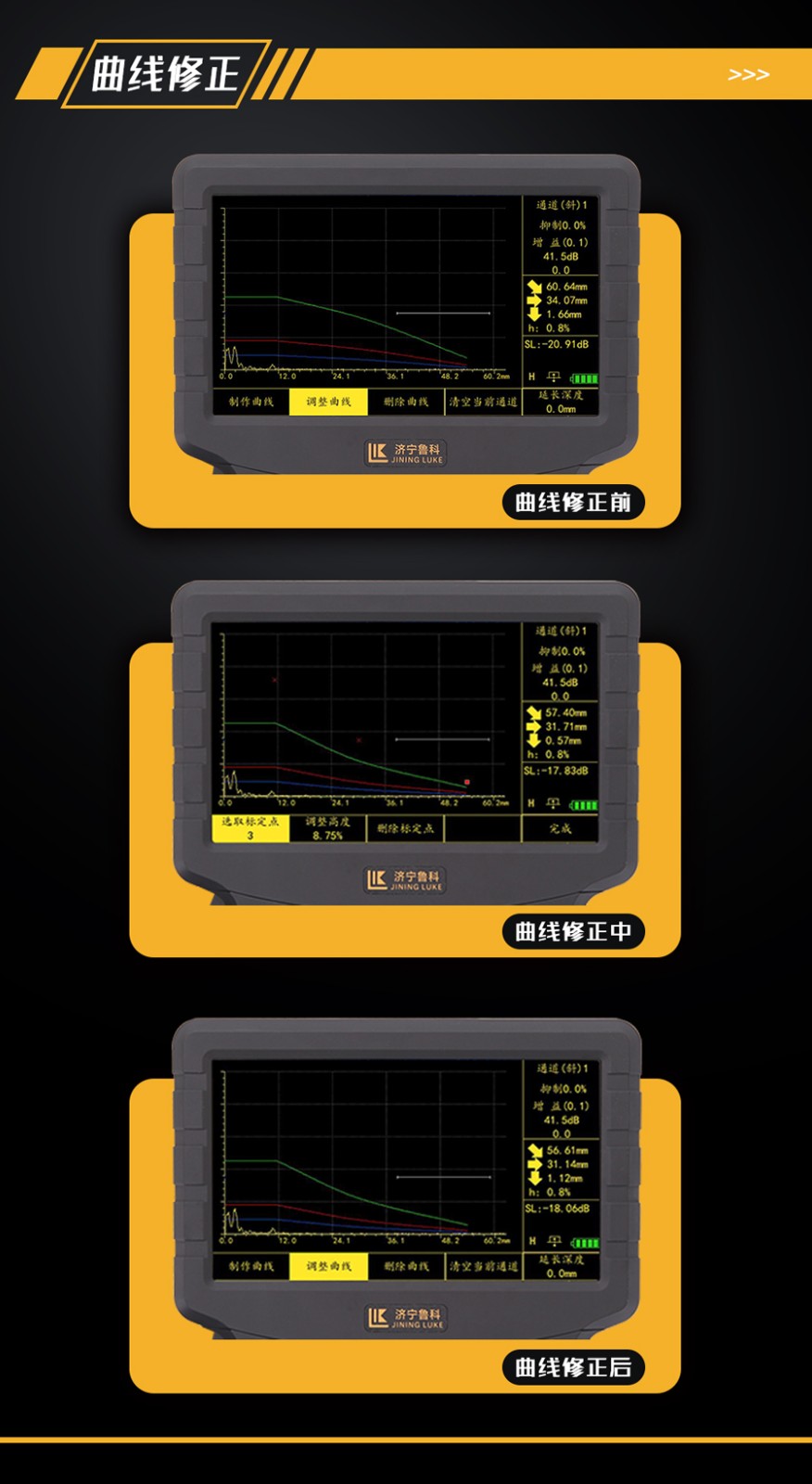

曲面修正 |
無 | √ | √ |
|
檢測向導 |
無 | √ | √ |
|
脈沖幅度 |
可調 | 可調 | 可調 |
|
脈沖寬度 |
可調 | 可調 | 可調 |
|
檢測范圍 |
0—5000mm | 0—7000mm | 0—10000mm |
| 頻帶范圍 | 0.2—20MHz | 0.2—20MHz | 0.2—20MHz |
| 顯示屏 | LED液晶 | LED液晶 | LED液晶 |
|
DAC曲線 |
√ | √ | √ |
|
AVG曲線 |
√ | √ | √ |
|
標準 |
所有標準 | 所有標準 | 所有標準 |
|
波形凍結 |
√ | √ | √ |
|
波形回放 |
√ | √ | √ |
|
通道 |
100 | 200 | 300 |
|
波形 |
1000 | 2000 | 3000 |
|
錄像 |
可全程錄像 | 可全程錄像 | 可全程錄像 |
|
自動校準 |
√ | √ | √ |
|
噪聲抑制 |
√ | √ | √ |
|
回波包絡(luò ) |
√ | √ | √ |
|

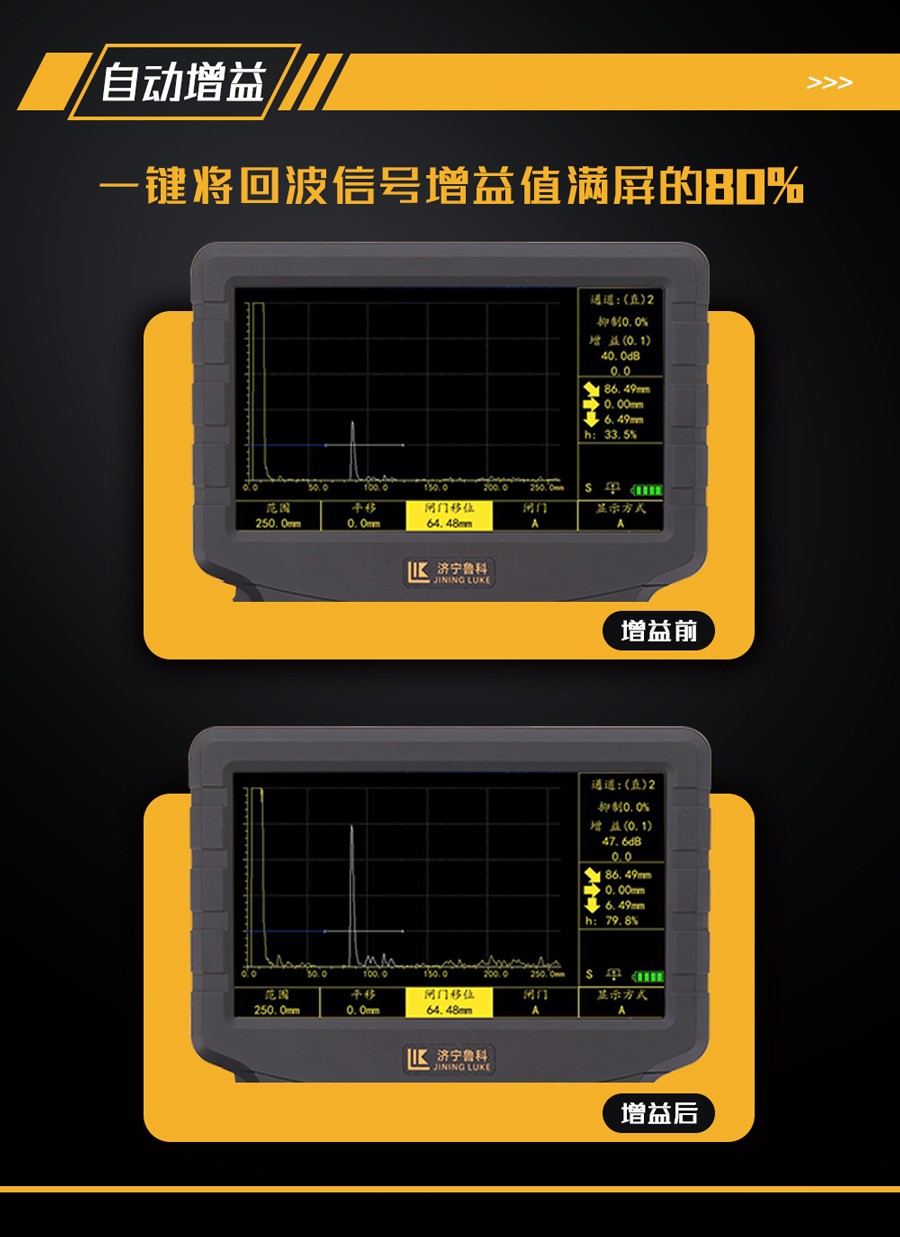

自動增益 |
√ | √ | √ |
| 分析軟件 | √ | √ | √ |

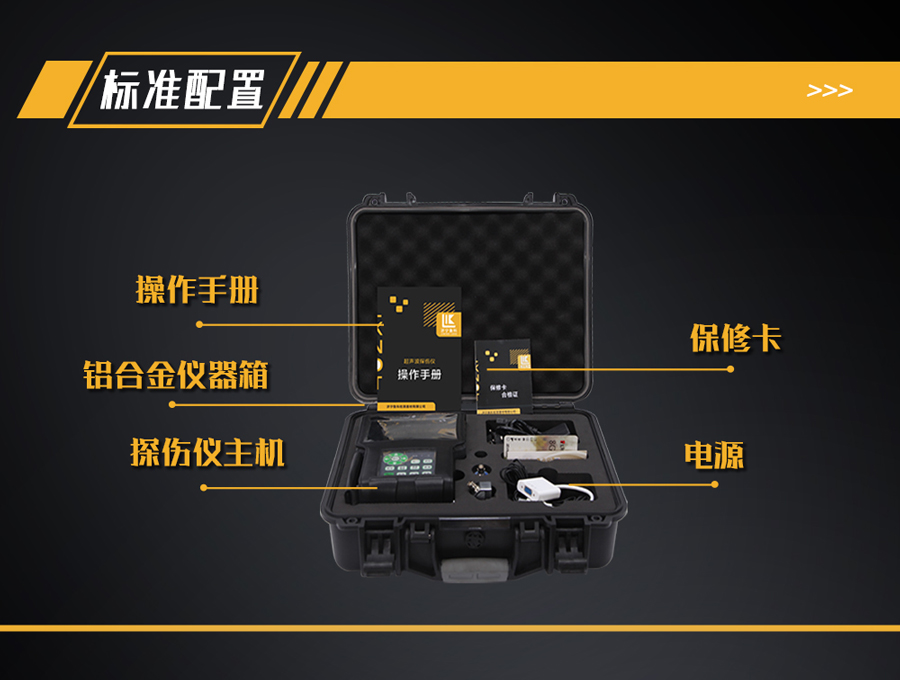

1、超聲波探傷儀主機（內置鋰電池）1臺；?
2、直探頭（2.5P 20）1支；
3、斜探頭（5P13x13 K2）1支；
4、探頭線2條；?
5、HDMI高清連接線1條（LKUT-730）；
6、儲存卡1個；
7、讀卡器1個；
8、電源適配器1個；

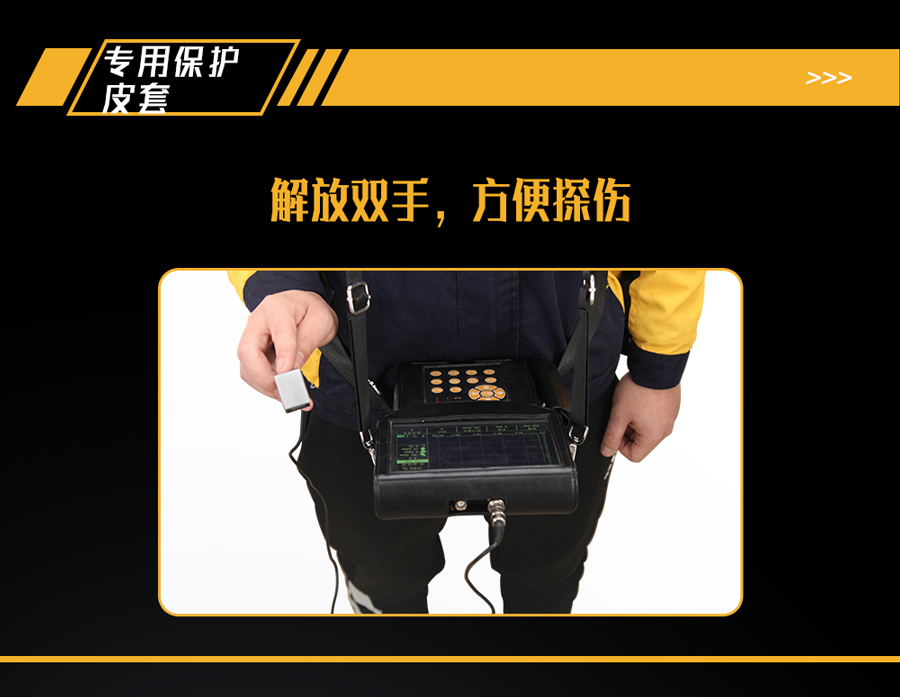

9、儀器皮套 1副；
10、操作手冊、合格證、保修卡 1份；
11、鋁合金儀器箱 1個。
